SLS激光3D打印尼龍粉末的加熱系統是怎樣？粉末床加熱系統的作用是使粉末在被激光掃描燒結前的預熱溫度達到略低于被燒結粉末材料的熔點,以便激光掃描時能迅速使被掃描粉末達到熔化或熔融燒結狀態,并在隨后迅速冷卻,僅需數秒或數分鐘(取決于制件被掃描截面的面積)就能完成3D打印制件一個截面層的燒結。
SLS3D打印機粉末床的加熱系統要求如下：
(1)加熱管應能迅速達到粉末床材料要求的加熱溫度,一般選用數百瓦的遠紅外加熱管。遠紅外加熱與傳統的蒸汽、熱風和電阻等加熱方法相比,具有加熱速度快、新產品質量好、設備占地面積小、生產費用低和加熱效率高等優點。
遠紅外線燈管通電后1~2s,可將熱輻射至被加熱物質,本身完全不儲存熱,因此升、降溫非?？臁＜t外線是一種電磁波(微波、Ⅹ射線、光波都屬于電磁波),直線傳播,并且不需要介質(一般傳導加熱必須經由介質傳遞熱能,對流加熱也需要空氣的介質傳
遞熱能)。

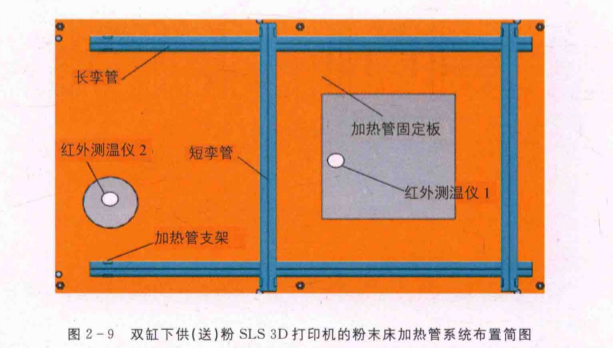

(2)加熱管系統的分布必須保證3D打印機成形腔的粉床面有足夠大的受熱區,一般采用多根加熱管組合成方形或矩形加熱框架。圖2-9所示為雙缸下供(送)粉SLS3D打印機的粉末床加熱管系統布置簡圖。圖中分為四組加熱管(每組管均采用孿管形式),兩根長孿管的左邊伸出段作為左邊供粉缸中的粉末預熱使用,長孿管右邊段和兩根短孿管組合成“井”字形框架,預熱工作缸上部的粉末床。
(3)加熱系統中設計有紅外測溫儀探頭，用于采集加熱區的實際溫度 ，并將其反饋至3D打印機的控制系統 ，然后與溫度設計值進行比較并進行實時調節，以保住加熱區的溫度符合3D打印成型的要求。
